Jak zapojit parkovací kameru: univerzální návod

Parkovací kamera je stále populárnějším doplňkem do automobilů, který řidičům poskytuje lepší přehled o prostoru za vozidlem. Správné zapojení parkovací kamery však může být pro mnoho lidí výzvou. Tento univerzální návod vám krok za krokem ukáže, jak správně zapojit parkovací kameru, abyste se vyhnuli častým chybám a zajistili její správnou funkčnost.

Co budete potřebovat

Než se pustíte do samotného zapojování, ujistěte se, že máte po ruce veškeré potřebné nástroje a vybavení. Typické vybavení zahrnuje:

• Parkovací kamera
• Monitor nebo multimediální zařízení s obrazovkou
• Napájecí kabely (červený a černý kabel)
• Video kabel (obvykle RCA kabel)
• Nástroje na demontáž a montáž částí vozu (šroubovák, kleště, atd.)
• Pásky na svazování kabelů
• Základní elektrotechnické nástroje (multimetr, zkoušečka napětí)
• Lepicí páska nebo izolační páska

Krok 1: Příprava vozidla

Než začnete s instalací, zaparkujte vozidlo na bezpečném a rovném místě, kde budete mít dostatek prostoru pro práci. Vypněte motor a odpojte baterii, aby nedošlo k náhodnému zkratu při práci s elektrickými komponenty. Následně odstraňte zadní kryt kufru nebo jiné části, které zakrývají prostor, kde plánujete umístit kameru.

Krok 2: Umístění kamery

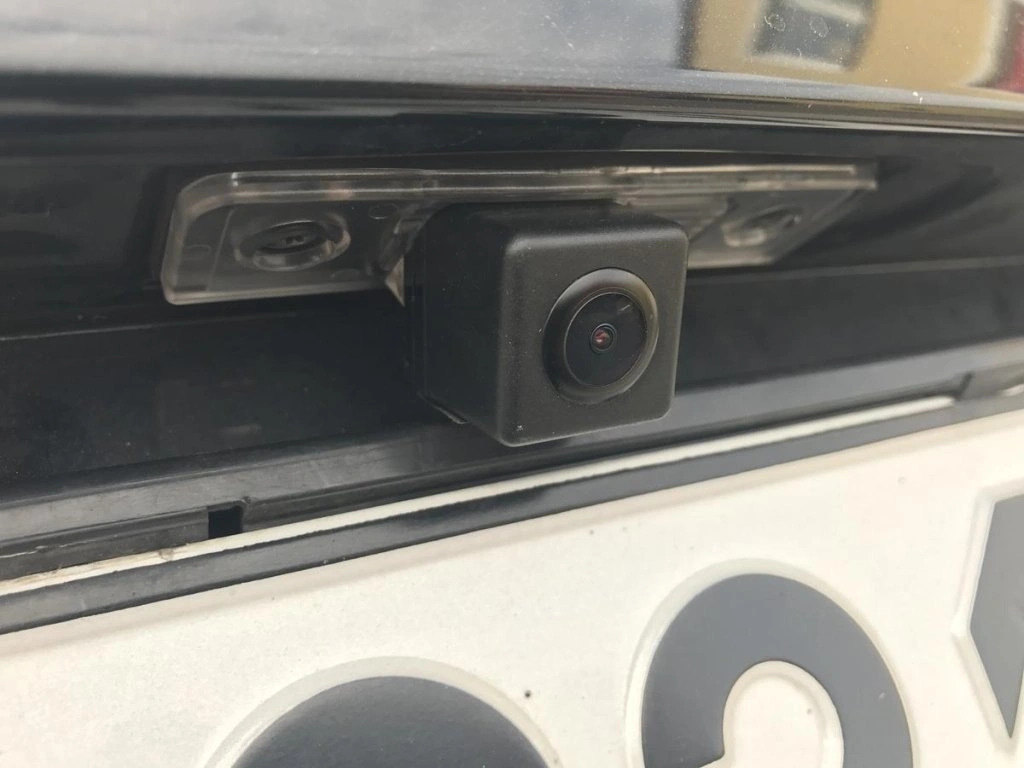

Umístění parkovací kamery je klíčové pro její správnou funkčnost. Kamera by měla být namontována uprostřed zadní části vozidla, nejčastěji nad registrační značkou nebo poblíž ní. Ujistěte se, že kamera má čistý výhled a není blokována žádnými částmi vozidla, například spoilerem nebo stěračem.

Tipy pro umístění:

• Vyberte místo, kde je kamera dobře chráněna před nepříznivými povětrnostními podmínkami.
• Ujistěte se, že kamera není příliš nízko, aby byla chráněna před nečistotami z vozovky.
• V případě potřeby použijte montážní příslušenství, které je součástí balení kamery.

Krok 3: Zapojení napájení kamery

Napájení parkovací kamery je obvykle zajištěno připojením k napájení zpětných světel. Když zařadíte zpátečku, kamera se automaticky zapne. Postupujte následovně:

1. Najděte zpětné světlo: Otevřete zadní část vozidla a najděte kabeláž, která vede k zpětnému světlu.
2. Připojte napájecí kabely: Červený kabel z kamery připojte k pozitivnímu vodiči zpětného světla (obvykle červený nebo žlutý vodič). Černý kabel z kamery připojte k negativnímu vodiči (často černý vodič) nebo k uzemnění.
3. Zajistěte spojení: Použijte pájení nebo speciální konektory, abyste zajistili pevné a bezpečné spojení. Spoje zakryjte izolační páskou.

Krok 4: Zapojení video signálu

Pro přenos obrazu z kamery do monitoru je třeba zapojit video kabel:

1. Propojte kameru s monitorem: Použijte video kabel (RCA kabel) a připojte jeden konec ke kameře a druhý k monitoru nebo multimediálnímu zařízení.
2. Vedete kabely správně: Video kabel veďte podél stropu nebo podlahy vozidla, abyste se vyhnuli jeho poškození. Použijte pásky na svazování kabelů, aby kabely byly bezpečně uchyceny a nepřekážely.

Krok 5: Testování kamery

Po zapojení všech kabelů je čas provést test, abyste se ujistili, že kamera funguje správně.

1. Zapojte baterii zpět: Připojte baterii zpět a zapněte vozidlo.
2. Zařaďte zpátečku: Kamera by se měla automaticky zapnout a obraz by se měl objevit na monitoru.
3. Zkontrolujte obraz: Ujistěte se, že obraz je jasný, bez rušení a kamera je správně nasměrována. Pokud je obraz rozmazaný nebo zkreslený, zkontrolujte zapojení a polohu kamery.

Krok 6: Dokončení instalace

Pokud kamera funguje správně, můžete dokončit instalaci:

• Pevně uchyťte kameru: Ujistěte se, že kamera je pevně připevněna na svém místě a nemůže se během jízdy pohybovat.
• Skryjte kabeláž: Kabely uspořádejte a skryjte pod panely vozu nebo pod koberce, aby nebyly vidět.
• Namontujte zpět demontované části: Vraťte zpět všechny části, které jste během instalace odstranili, například kryty kufru.

Schéma zapojení

Představme si jednoduché schéma zapojení parkovací kamery, které by mohlo posloužit jako základní návod pro většinu modelů. Tento diagram vám poskytne vizuální představu o tom, jak propojit jednotlivé komponenty.

Komponenty v systému:

1. Parkovací kamera - zařízení instalované na zadní části vozidla.
2. Monitor / multimediální zařízení - zobrazovací zařízení uvnitř vozu.
3. Napájecí kabely - obvykle červený a černý kabel.
4. Video kabel (RCA) - kabel pro přenos obrazu z kamery do monitoru.
5. Zpětné světlo - zdroj napájení pro kameru.

Schéma zapojení:

1. Parkovací kamera

   • Červený napájecí kabel z kamery připojte k pozitivnímu vodiči zpětného světla (+).
   • Černý napájecí kabel z kamery připojte k negativnímu vodiči zpětného světla nebo k uzemnění (-).

2. Monitor / multimediální zařízení

   • Připojte video kabel (RCA kabel) z kamery do video vstupu na monitoru. Obvykle se používá žlutý RCA konektor pro video signál.
   • Pokud má monitor vlastní napájecí kabel, připojte jej k vhodnému napájecímu bodu (obvykle přes zapalování nebo přímo na baterii, pokud monitor obsahuje přepínač).

3. Zpětné světlo

   • Napájení parkovací kamery je zajištěno propojením s kabeláží zpětného světla. Když zařadíte zpátečku, zpětné světlo se rozsvítí a kamera se zapne.

4. Propojení kabeláže

   • Video signál je přenášen prostřednictvím video kabelu od kamery k monitoru.
   • Napájení je přenášeno od zpětného světla k parkovací kameře.

Důležité poznámky:

• Ujistěte se, že všechny spoje jsou pevné a dobře izolované, aby nedošlo ke zkratu.
• Pokud používáte bezdrátový systém, video kabel není třeba zapojovat, ale musíte synchronizovat bezdrátový vysílač s monitorem.
• Vždy testujte zapojení před finální montáží všech částí zpět do vozidla.

Toto schéma je univerzální a může být upraveno podle specifických požadavků vašeho vozidla a typu parkovací kamery.

Tipy pro řešení problémů

Pokud se během instalace nebo testování setkáte s problémy, zde je několik tipů, které vám mohou pomoci:

• Žádný obraz: Zkontrolujte, zda jsou všechny kabely správně připojeny a zda není problém s napájením nebo video signálem.
• Rušení obrazu: Ujistěte se, že video kabel není veden poblíž silných elektrických kabelů nebo zdrojů rušení.
• Obraz se zpožďuje: Některé kamery mohou mít mírné zpoždění, zejména pokud je používán bezdrátový přenos signálu. Pokud je zpoždění výrazné, zkontrolujte připojení nebo zvažte použití kabelového připojení.

Zapojení parkovací kamery může být náročné, pokud nemáte předchozí zkušenosti s elektroinstalací, ale s tímto univerzálním návodem by mělo být zvládnutelné i pro začátečníky. Pamatujte, že pečlivá práce a správné zapojení je klíčem k tomu, aby kamera fungovala správně a spolehlivě.
